製品情報 /継手
キャップ
製品仕様
●材質
C3604BD
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|
| N4ME | 13 | 12 | 23六角 | 1/2 | 100 | 1000 |
| N6ME | 20 | 14 | 29六角 | 3/4 | 50 | 500 |
フレキニップル
製品仕様
●材質
C3604BD
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | G・R | 内箱 | 外箱 |
|---|---|---|---|---|---|---|
| NI4 | 13 | 13 | 30 | 1/2 | 100 | 300 |
| NI6 | 20 | 19.5 | 32 | 3/4 | 50 | 150 |
| NI25 | 25 | 23 | 45 | 1 | 10 | - |
バルブ用アダプター
製品仕様
●材質
本体：C3604BD
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | G・R | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| A-VA4M | 13 | 11 | 39.5 | 14 | 1/2 | 50 | 250 |
| A-VA6M | 20 | 15 | 41 | 18 | 3/4 | 25 | 125 |
両面ユニオン
製品仕様
●材質
本体：C3604BD
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| A-VAW4M | 13 | 11 | 25 | G1/2 | G1/2 | 50 | 250 |
| A-VAW6M | 20 | 15 | 26 | G3/4 | G3/4 | 25 | 125 |
| A-VAW64M | 20×13 | 11 | 23 | G1/2 | G3/4 | 25 | 125 |
⽚ナット付フレキ用エルボ（⻑）
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|---|
| LFN1-13M | 13 | 12.5 | 10 | 33 | 26 | 1/2 | 10 | 100 |
⽚ナット付フレキ用エルボ（短）
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|---|
| LFN1S-13M | 13 | 12.5 | 10 | 33 | 15.25 | 1/2 | 10 | 100 |

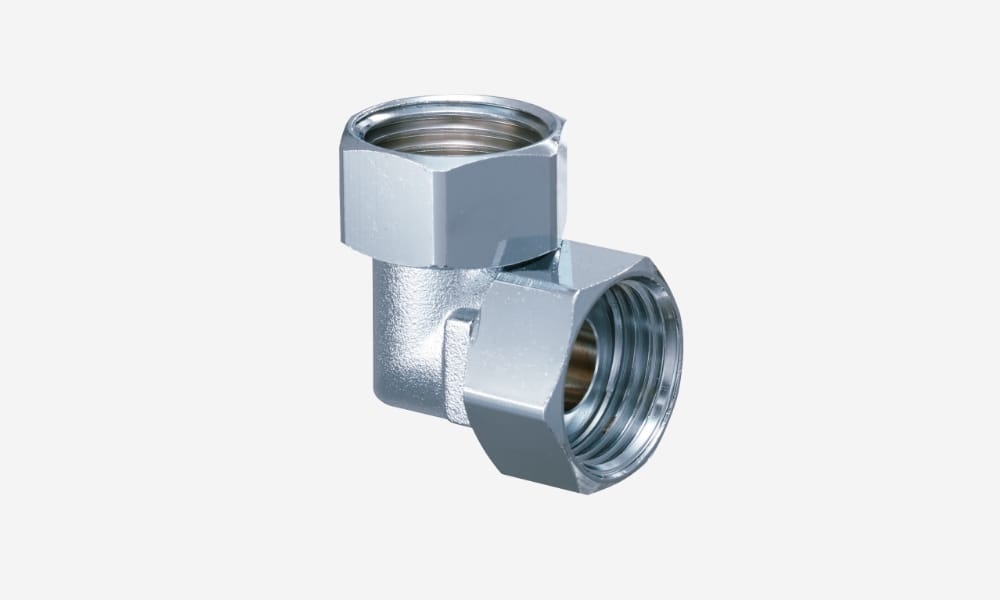

両ナット付エルボ（⻑）
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|
| LFN2-13M | 13 | 10 | 26 | 1/2 | 10 | 100 |
両ナット付エルボ（短）
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| LFN2S-13M | 13 | 10 | 18 | 15.25 | 1/2 | 20 | 100 |
⽚ナット付斜めエルボ
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|---|
| LFN145-13M | 13 | 10 | 12.5 | 17.5 | 25 | 1/2 | 10 | 100 |
⽚ナット付コンパクトチーズ
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|---|
| TN1-13M-CPT | 13 | 12 | 43.5 | 26 | 10 | 1/2 | 10 | 100 |
| TN1-20M-CPT | 20 | 18 | 52 | 29 | 15 | 3/4 | 10 | 100 |
上ナット付コンパクトチーズ
製品仕様
●材質
本体：C3771B
●付属品
袋ナット用EPDMパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | D | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|---|
| TN1U-13M-CPT | 13 | 12 | 47 | 20 | 10 | 1/2 | 10 | 100 |

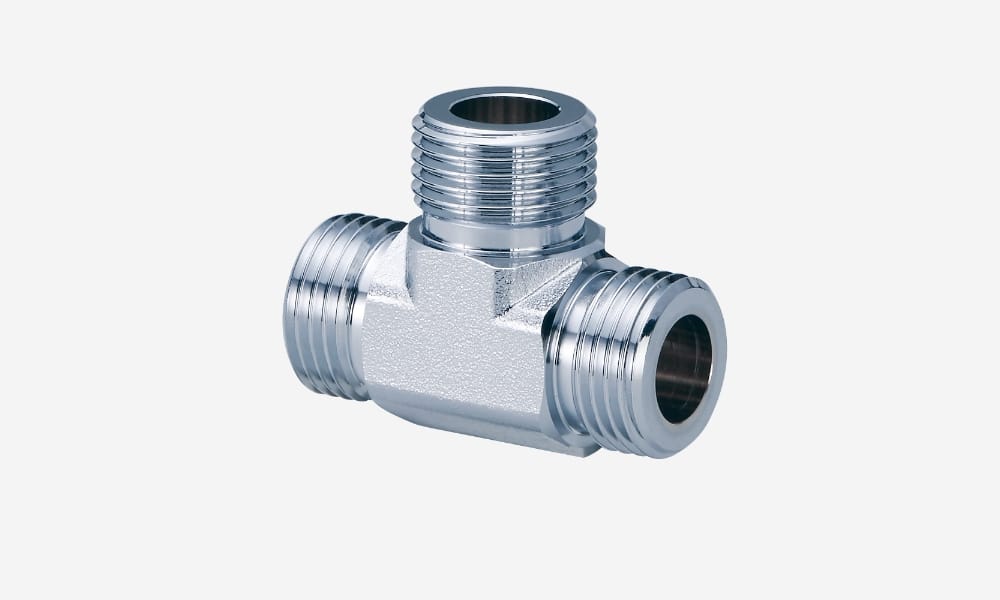

コンパクトチーズ
製品仕様
●材質
本体：C3771B
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | G | 内箱 | 外箱 |
|---|---|---|---|---|---|---|---|
| T-13M-CPT | 13 | 12 | 47 | 26 | 1/2 | 10 | 100 |
| T-20M-CPT | 20 | 18 | 56 | 29 | 3/4 | 10 | 50 |
銅管アダプターソケット
製品仕様
●材質
本体：C1220T
ナット部：C3604BD
●付属品
袋ナット用ノンアスベストパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | 内箱 | 外箱 |
|---|---|---|---|---|---|---|
| NS42N | 13×9.52 | G1/2 | 9.62 | 23.5 | 50 | 250 |
| NS43N | 13×12.7 | G1/2 | 12.81 | 33 | 50 | 250 |
| NS44N | 13×15.88 | G1/2 | 16 | 35 | 50 | 250 |
| NS46N | 13×22.22 | G1/2 | 22.36 | 40 | 50 | 250 |
| NS64N | 20×15.88 | G3/4 | 16 | 34 | 50 | 250 |
| NS66N | 20×22.22 | G3/4 | 22.36 | 38 | 50 | 250 |
| NS88N | 25×28.58 | G1 | 28.75 | 50 | 25 | 125 |
銅管アダプターエルボ
製品仕様
●材質
本体：C1220T
ナット部：C3604BD
●付属品
袋ナット用ノンアスベストパッキン
●品番・呼び径・各部寸法・入数一覧
| 品番 | 呼び径 | A | B | C | 内箱 | 外箱 |
|---|---|---|---|---|---|---|
| NL43N | 13×12.7 | G1/2 | 12.81 | 40 | 50 | 250 |
| NL44N | 13×15.88 | G1/2 | 16 | 40 | 50 | 250 |
| NL64N | 20×15.88 | G3/4 | 16 | 45 | 50 | 250 |
| NL66N | 20×22.22 | G3/4 | 22.36 | 50 | 50 | 250 |
